Генератор сигналов произвольной формы RIGOL DG5254 Pro

Основные сведения

Генератор сигналов произвольной формы DG5254 Pro — это представитель нового поколения генераторов сигналов RIGOL с изолированными каналами. Изделие собрано на технологической платформе Si-Fi II, обеспечивает максимальную частоту дискретизации 2,5 Гвыб/с, выходную частоту синусоидального сигнала 250 МГц, вертикальное разрешение 16 бит, имеет ряд новых функциональных возможностей для удовлетворения потребностей в различных отраслях и сценариях применения.

Этот измерительный прибор обладает следующими основными техническими характеристиками:

• два выходных канала, изолированных от земляной шины для исключения наводок;
• разрешение по вертикали 16 бит;
• максимальная частота дискретизации 2,5 Гвыб/с;
• максимальная частота выходного синусоидального сигнала – 250 МГц;
• максимальная частота прямоугольного сигнала 170 МГц;
• время нарастания фронта 0,8 нс;
• максимальная частота импульсного сигнала — 120 МГц;
• минимальная длительность импульса — 4,2 нс;
• встроенный генератор гармоник до 20-го порядка;
• максимальная длина сигнала произвольной формы до 64 Мвыб/канал (опционально 128 Мвыб/канал);
• формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов;
• посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов) для проведения измерений в условиях отсутствия сети переменного тока;

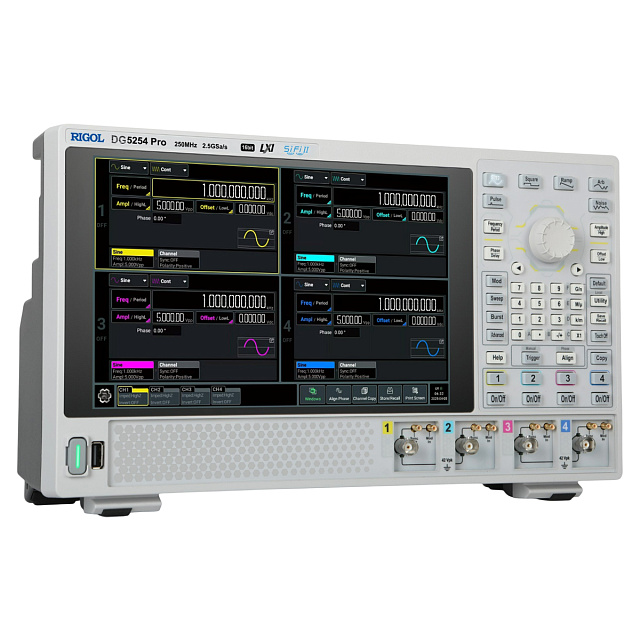

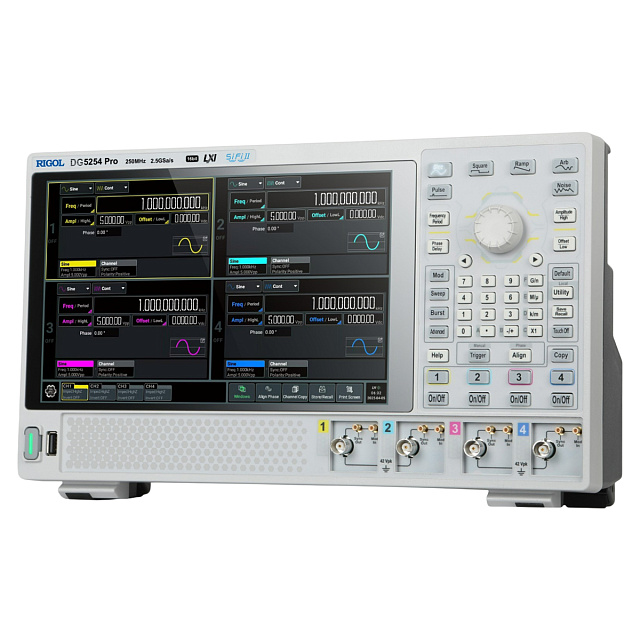

• большой сенсорный экран высокого разрешения с диагональю 10,1 дюйма для отображения параметров настройки и статуса обоих каналов;
• дистанционное управление через Web Control;

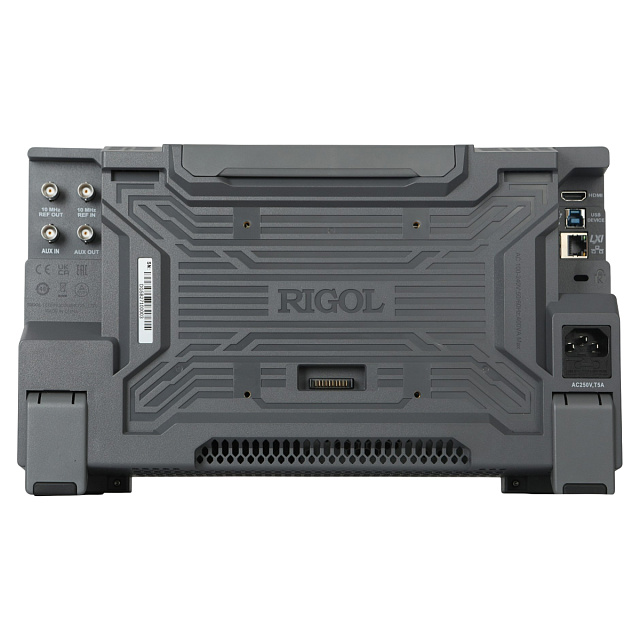

• вход/выход опорной частоты;
• входы/выходы сигналов синхронизации;
• входы внешних модулирующих сигналов;
• коммуникационные интерфейсы USB, LAN, HDMI.

Применение:

• Разработка, отладка и ремонт электронных устройств, средств связи и НЧ/СЧ/ВЧ-изделий;
• Тестирования в "полевых условиях";
• Функциональное тестирование;
• Лабораторные исследования;
• Сервисное обслуживание;
• Обучение.

Назначение:

Продукт предназначен для разработки, производства, осуществления учебной и научной деятельности с целью проведения измерений параметров электронных компонентов и устройств в лабораторных и "полевых" условиях эксплуатации.
